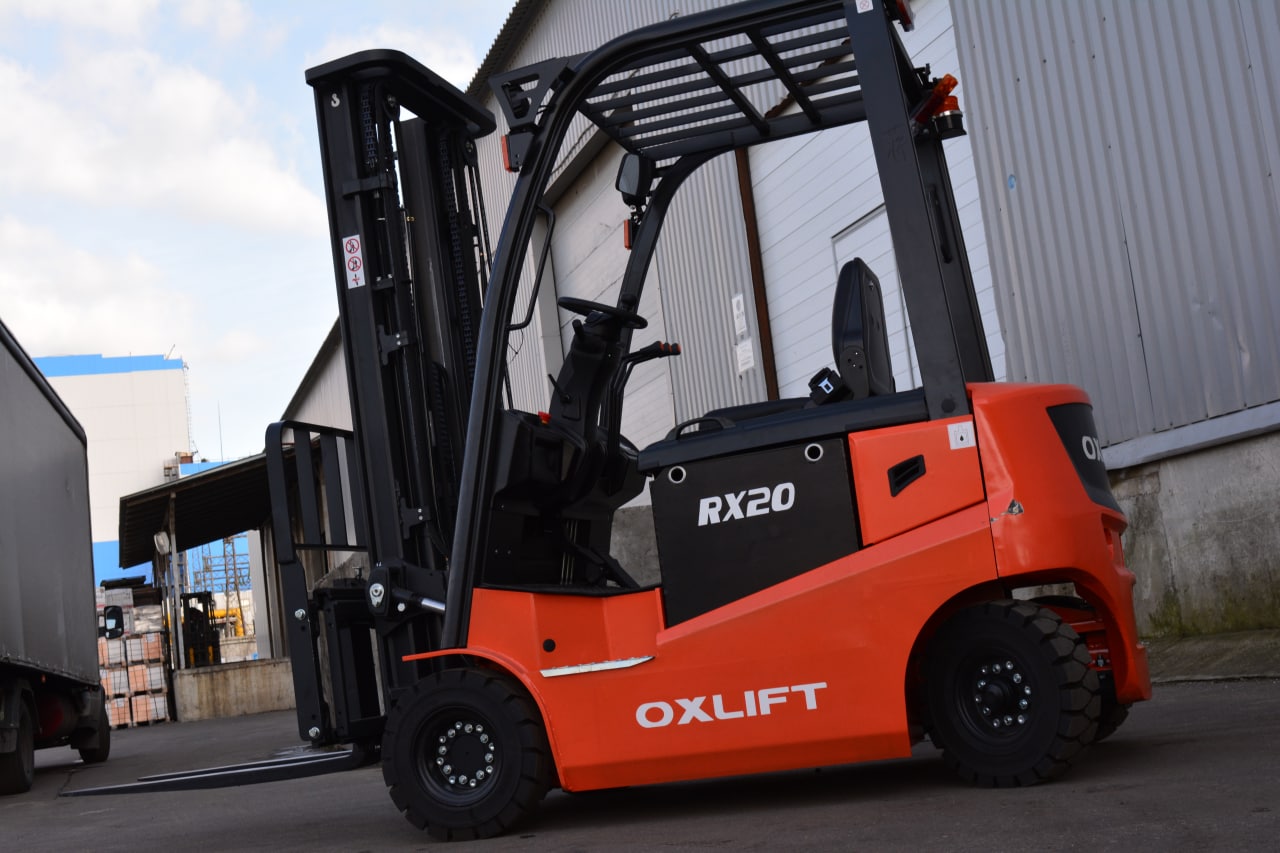

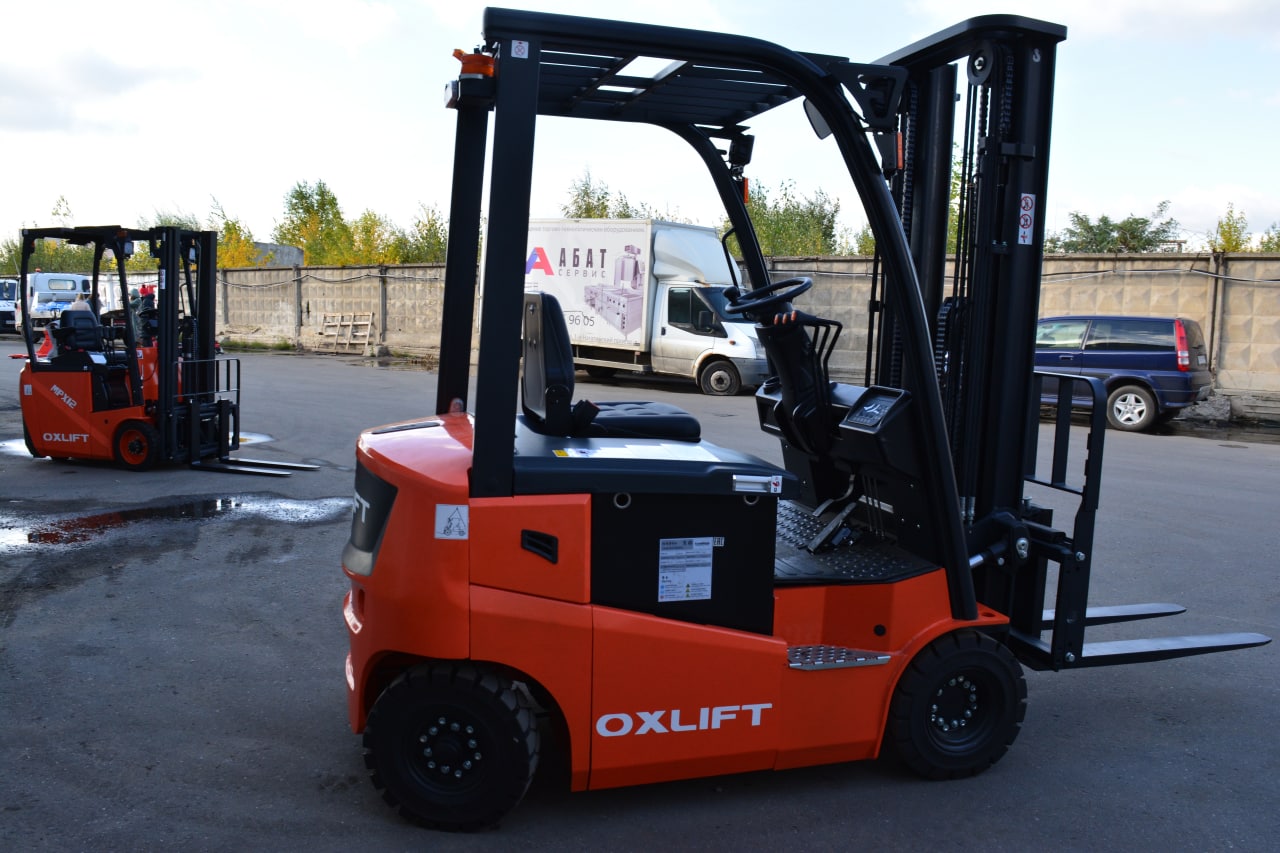

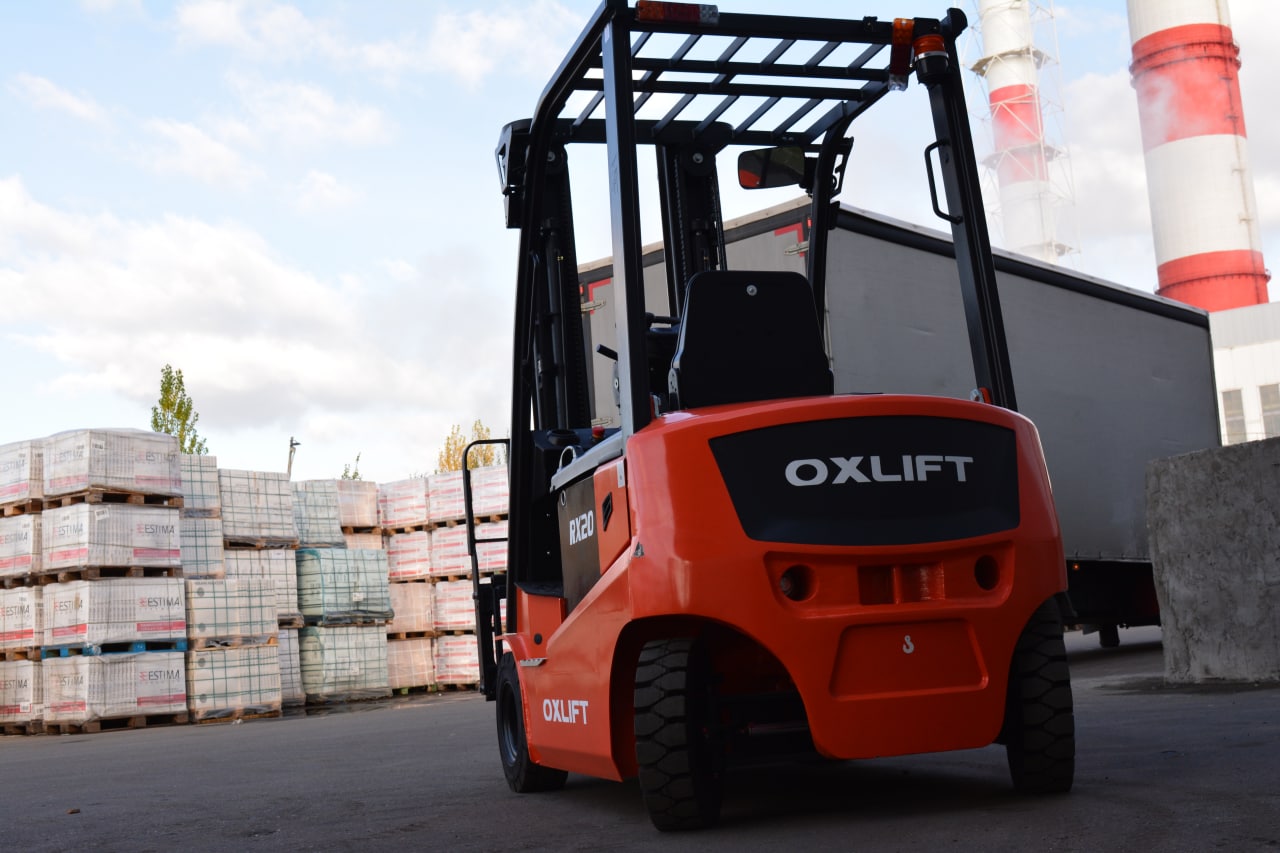

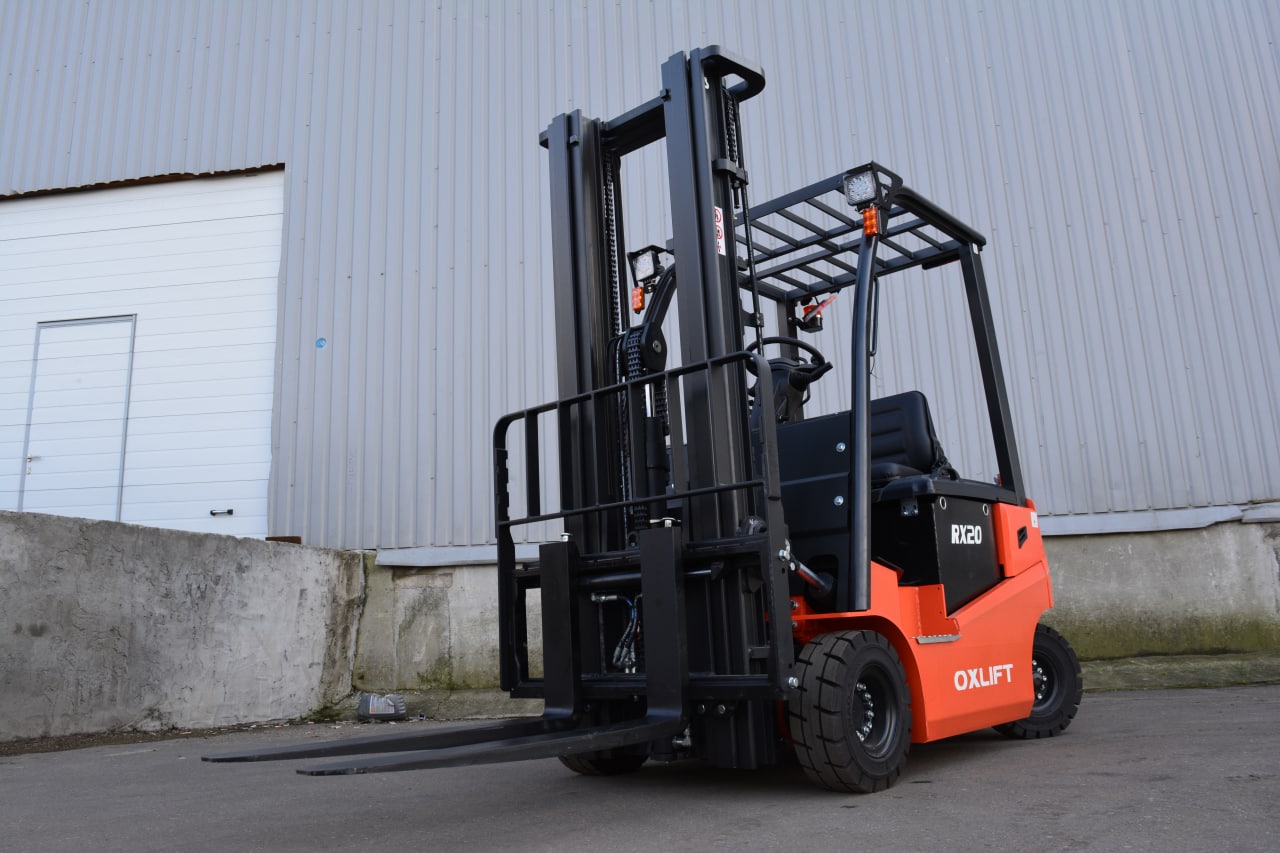

RX 14, RX 16, RX 20 электрические погрузчики
Характеристики
Основные параметры |
1.1 | Бренд | OXLIFT | OXLIFT | OXLIFT | |
| 1.2 | Модель | RX 14 | RX 16 | RX 20 | ||
| 1.3 | Тип | Электрический | Электрический | Электрический | ||
| 1.4 | Положение оператора | Сидя | Сидя | Сидя | ||
| 1.5 | Грузоподъемность | Q (кг) | 1400 | 1600 | 2000 | |
| 1.6 | Центр загрузки | c (мм) | 500 | 500 | 500 | |
| 1.8 | Расстояние от центра оси до вил | x (мм) | 381 | 381 | 386 | |
Массы |
2.1 | Масса, включая АКБ | кг | 2940 | 2940 | 3180 |
Колеса, шасси |

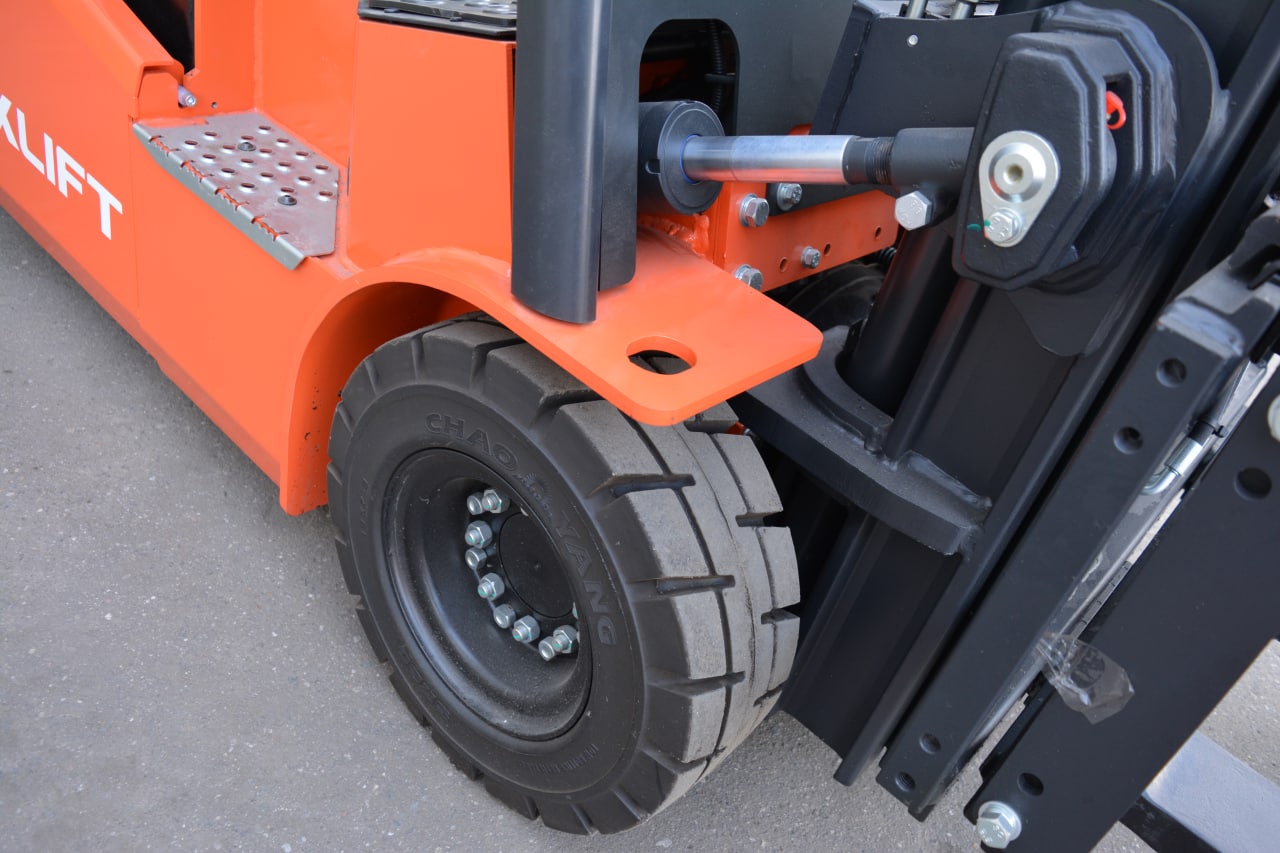

3.1 | Тип колес | Цельнолитая резина / Пневматические | Цельнолитая резина / Пневматические | Цельнолитая резина / Пневматические | |
| 3.2 | Размер передних (ведущих) колес | 18×7-8 | 18×7-8 | 18×7-8 | ||
| 3.3 | Размер задних колес | 5.00-8-10PR | 5.00-8-10PR | 5.00-8-10PR | ||
| 3.5 | Кол-во колес спереди/сзади (х-ведущие) | 2x/2 | 2x/2 | 2x/2 | ||
| 3.6 | Колея передних колес | b10 (мм) | 980 | 980 | 980 | |
| 3.7 | Колея задних колес | b11 (мм) | 920 | 920 | 920 | |
Размеры |
4.1 | Наклон мачты/каретки вил вперед/назад | α/β (º) | 6/10 | 6/10 | 6/10 |
| 4.2 | Габаритная высота (min) | h1 (мм) | 1985 | 1985 | 1985 | |
| 4.3 | Свободный подъем | h2 (мм) | 130 | 130 | 130 | |
| 4.4 | Высота подъема | h3 (мм) | 3000 | 3000 | 3000 | |
| 4.5 | Габаритная высота (max) | h4 (мм) | 3990 | 3990 | 3990 | |

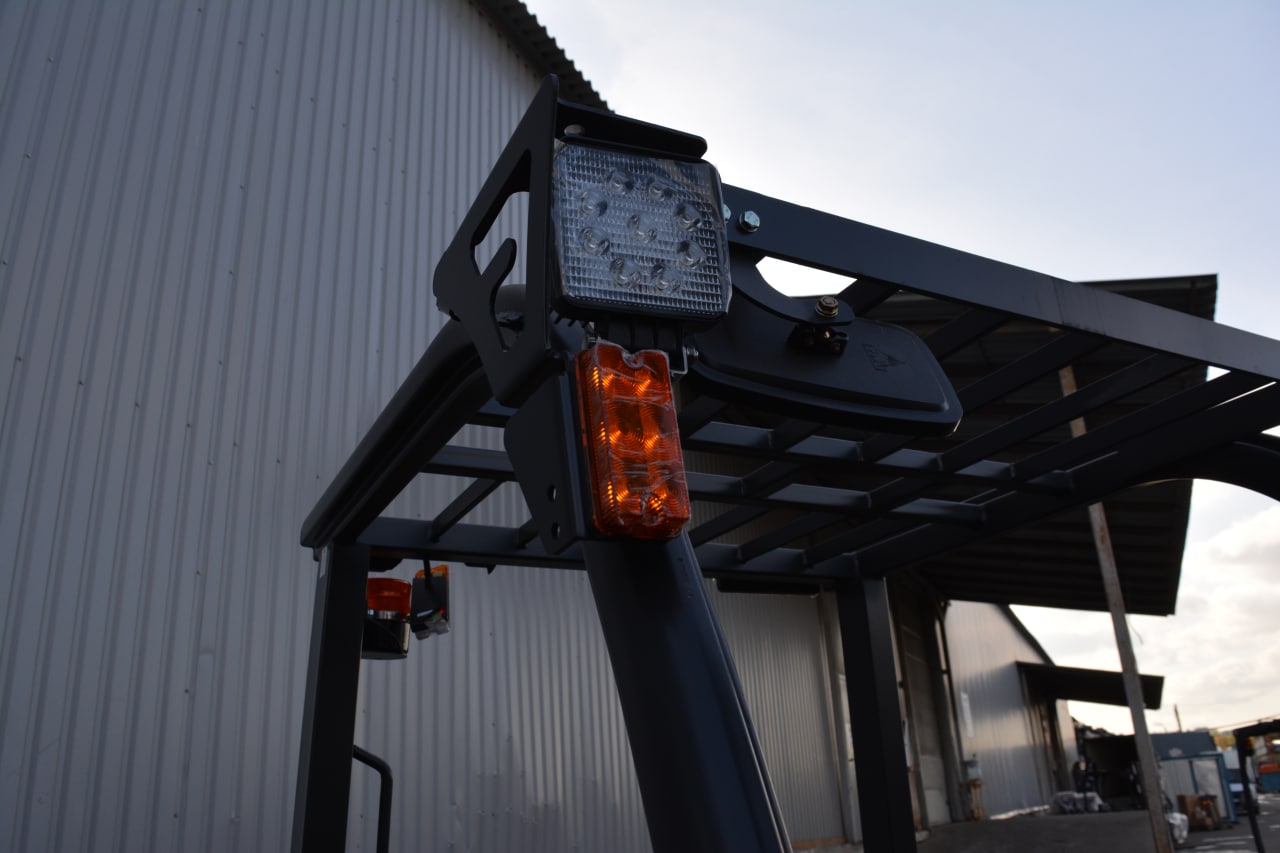

| 4.6 | Высота защитного ограждения (кабины) | h6 (мм) | 2075 | 2075 | 2075 | |

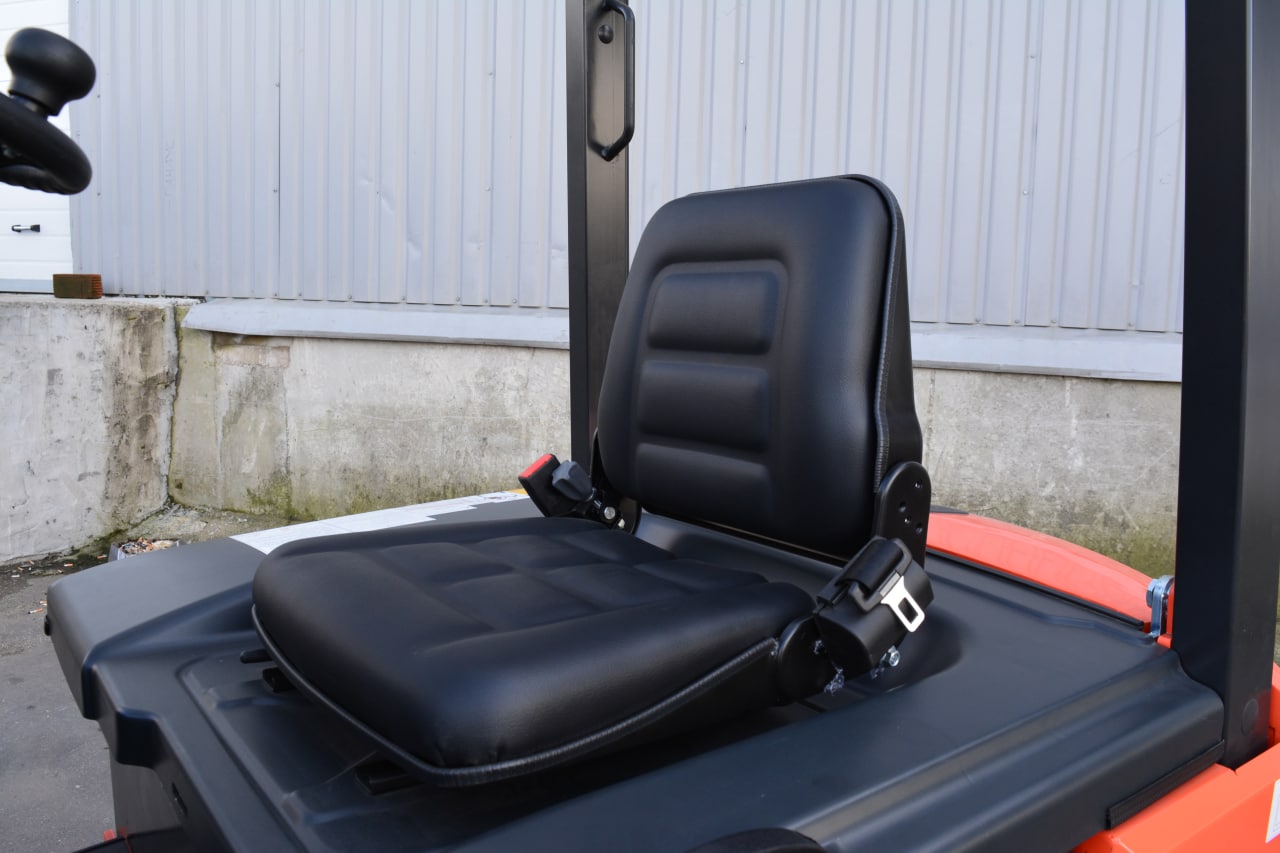

| 4.7 | Высота сиденья | h7 (мм) | 1065 | 1065 | 1065 | |
| 4.8 | Высота сцепного устройства | h10 (мм) | 530 | 530 | 530 | |
| 4.12 | Общая длина | l1 (мм) | 3050 | 3050 | 3200 | |
| 4.19 | Длина до фронта вил | l2 (мм) | 2130 | 2130 | 2130 | |
| 4.20 | Общая ширина | b1 (мм) | 1150 | 1150 | 1150 | |

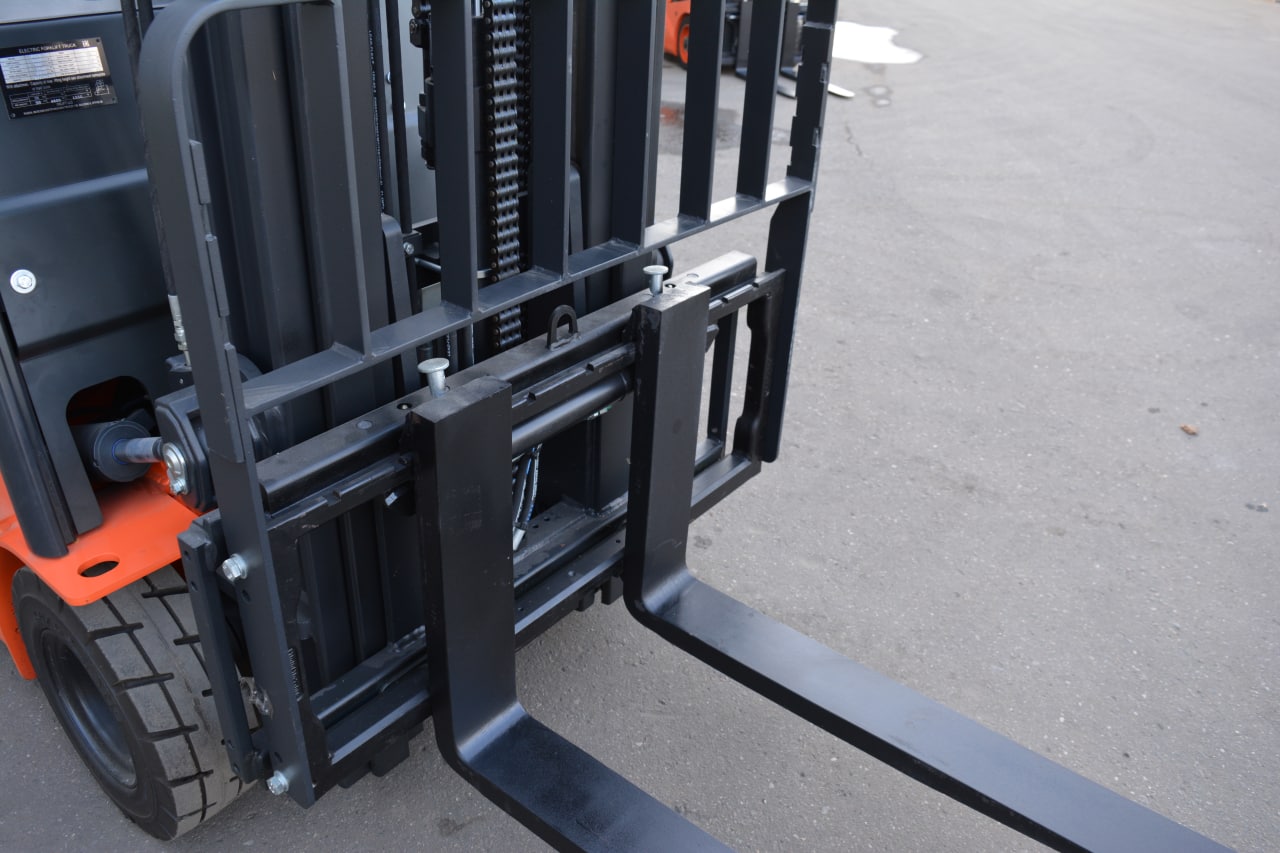

| 4.21 | Размеры вил | s/e/l (мм) | 35x100x920 | 35x100x920 | 40x120x1070 | |
| 4.24 | Ширина каретки вил | b3 (мм) | 1040 | 1040 | 1040 | |
| 4.31 | Клиренс под мачтой | m1 (мм) | 98 | 98 | 98 | |
| 4.32 | Клиренс в центре базы | m2 (мм) | 100 | 100 | 100 | |
| 4.34 | Ширина прохода с паллетом 800×1200 | Ast (мм) | 3771 | 3771 | 3776 | |
| 4.35 | Радиус разворота | Wa (мм) | 1990 | 1990 | 1990 | |
Характеристики |
5.1 | Скорость движения (с грузом/ без груза) | км/ч | 9/10 | 12/13 | 11/13 |
| 5.2 | Скорость подъема (с грузом/ без груза) | м/с | 0.27/0.35 | 0.27/0.35 | 0.25/0.35 | |
| 5.3 | Скорость движения вил вниз (с грузом/ без груза) | м/с | 0.52/0.42 | 0.52/0.42 | 0.52/0.42 | |
| 5.7 | Преодолимый уклон (с грузом/ без груза) S2 5 мин | % | 6.5/10.5 | 12/15 | 12/15 | |
| 5.10 | Тормозная система | Электромагнитный тормоз | Электромагнитный тормоз | Электромагнитный тормоз | ||
Параметры электрической системы |
6.1 | Мощность двигателя движения S2 60 мин | кВт | 3.9 | 7 | 7 |
| 6.2 | Мощность двигателя подъема S3 15% | кВт | 8.6 | 8.6 | 8.6 | |
| 6.3 | Стандарт АКБ | DIN | DIN | DIN | ||
| 6.4 | Напряжение питания, номинальная емкость АКБ K5 | В/Ач | Lead-Acid: 48/360 (400/460) Li: 48/200 (300) | Lead-Acid:48/360 (400/460) Li: 48/200 (300/400) | Lead-Acid: 48/360 (400/460) Li: 48/200 (301) | |
Другое |
8.1 | Тип управления ходом | AC | AC | AC | |
| 8.2 | Рабочее давление навесного оборудования | МПа | 14.5 | 14.5 | 14.5 | |
| 8.3 | Расход гидравлического масла навесным оборудованием | л/мин | 30 | 30 | 30 | |
| 8.4 | Уровень шума | dB(A) | 72 | 72 | 72 |
Параметры доступных мачт:
| Высота подъема | Высота свободного подъема | Высота при сложенной мачте | Высота при раздвинутой мачте | Наклон мачты/каретки вил | Остаточная грузоподъемность (кг), | |||
| h3 (мм) | h2 (мм) | h1 (мм) | h4 (мм) | вперед/назад | c=500мм, без сайдшифта | |||
| α/β (º) | RX 14 | RX 16 | RX 20 | |||||
| DX ZT | 2500 | 110 | 1803 | 3482 | 6/10 | 1400 | 1600 | 2000 |
| 2700 | 110 | 1903 | 3682 | 6/10 | 1400 | 1600 | 2000 | |
| 3000 | 110 | 2053 | 3982 | 6/10 | 1400 | 1600 | 2000 | |
| 3300 | 110 | 2203 | 4282 | 6/10 | 1400 | 1600 | 2000 | |
| 3500 | 110 | 2303 | 4482 | 6/10 | 1400 | 1600 | 2000 | |
| 3700 | 110 | 2403 | 4682 | 6/10 | 1350 | 1600 | 1900 | |
| 4000 | 110 | 2603 | 4982 | 6/6 | 1300 | 1500 | 1800 | |
| 4300 | 110 | 2753 | 5282 | 6/6 | 1200 | 1400 | 1600 | |
| 4500 | 110 | 2853 | 5482 | 6/6 | 1150 | 1350 | 1500 | |
| 5000 | 110 | 3128 | 5982 | 6/6 | / | 900 | 1100 | |
| DX ZZ | 2500 | 853 | 1803 | 3482 | 6/10 | 1400 | 1600 | 2000 |
| 2700 | 953 | 1903 | 3682 | 6/10 | 1400 | 1600 | 2000 | |
| 3000 | 1103 | 2053 | 3982 | 6/10 | 1400 | 1600 | 2000 | |
| 3300 | 1253 | 2203 | 4282 | 6/10 | 1400 | 1600 | 2000 | |
| 3500 | 1353 | 2303 | 4482 | 6/10 | 1400 | 1600 | 2000 | |
| 3700 | 1453 | 2403 | 4682 | 6/10 | 1350 | 1600 | 1900 | |
| 4000 | 1653 | 2603 | 4982 | 6/6 | 1300 | 1500 | 1800 | |
| TX DZ | 4000 | 1029 | 1978 | 4981 | 6/6 | 1300 | 1500 | 1800 |
| 4300 | 1153 | 2103 | 5330 | 6/6 | 1200 | 1400 | 1600 | |
| 4500 | 1203 | 2153 | 5480 | 6/6 | 1150 | 1300 | 1500 | |
| 4800 | 1303 | 2253 | 5782 | 6/6 | / | 1000 | 1200 | |
| 5000 | 1403 | 2353 | 5980 | 6/6 | / | 900 | 1100 | |
